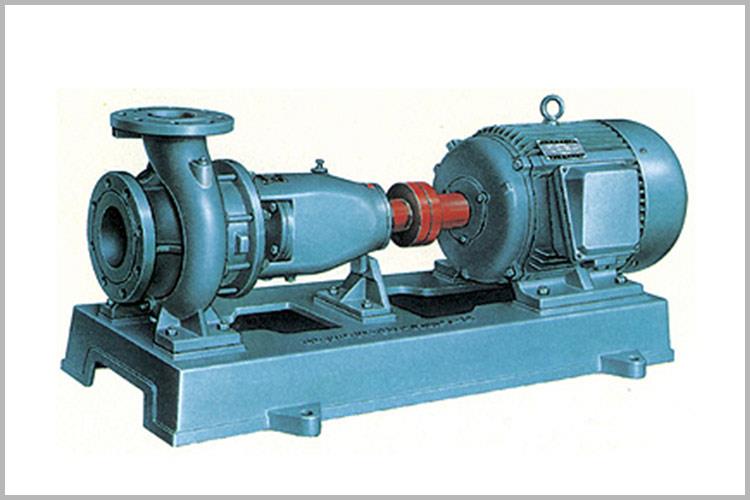

IS、ISR型单级单吸离心泵

IS、ISR型单级单吸离心泵根据ISO2858标准所规定的性能和尺寸设计的，主要有泵体、泵盖、叶轮、轴、密封环、填料环及悬架轴承部件等组成。IS、ISR型泵的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便、检修时不动泵体、吸入管路、排出管路，即可退出转子部件进行检修。IS、ISR型单级单吸离心泵泵的壳体（即泵体和泵盖）构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支承泵的转子部件，滚动轴承承受泵的径向力和残余轴向力。为了平衡泵的轴向力，大多数泵的叶轮前、后盖板处均设有密封环，并在叶轮后盖板上设有平衡孔。

IS、ISR型单级单吸离心泵的结构特征：

由于有些泵的轴向力不大，叶轮后盖板上未设密封环和平衡孔。泵的密封由填料压盖、轴套和填料等组成，或采用机械密封形式，以预防进气或大量漏水。为避免轴磨损，在轴通过填料腔的部位装有轴套保护。轴套与轴之间装有O型密封圈，以防沿着配合表面进气或漏水。泵的传动方式是通过联轴器与电动机联结的。泵的旋转方向，从驱动端看，为顺时针方向旋转。ISR型热水泵是在IS型泵的基础上改进而成，其泵盖内有一冷却腔，以常压冷水来冷却填料部位，使之输送介质温度高可达120℃。另外，此泵也可以用来输送常温清水，此时不须向冷却腔供水，实现一机多能。
